Tilpasning av spesielle ledninger og kabler

Riktig valg av høytemperaturkabel bestemmer direkte sikkerheten og levetiden til ditt elektriske system. For miljøer over 150 °C vil standard PVC-isolerte kabler raskt brytes ned, noe som fører til isolasjonssvikt i løpet av uker. Jiangsu Silver & Tin Thread Hi-temperature Wire and Cables Co., Ltd. produserer kabler med temperaturklassifiseringer fra -60°C til 1200°C , som dekker hele spekteret fra husholdningsapparater til luftfartsapplikasjoner.

Temperaturvurdering vs. isolasjonsmateriale

Isolasjonsmaterialet er den primære faktoren som bestemmer en kabels temperaturmotstand. Nedenfor er en sammenligning av vanlige høytemperaturisolasjonsmaterialer og deres ytelsesegenskaper:

For bruk i metallurgi og kjemisk industri der temperaturene når 800°C til 1000°C , kabler med glassfiberfletting impregnert med høytemperaturlakk gir nødvendig mekanisk beskyttelse mot ytre slitasje og korrosjon samtidig som den elektriske integriteten opprettholdes.

Industrielle standarder for fleksibel kabelytelse

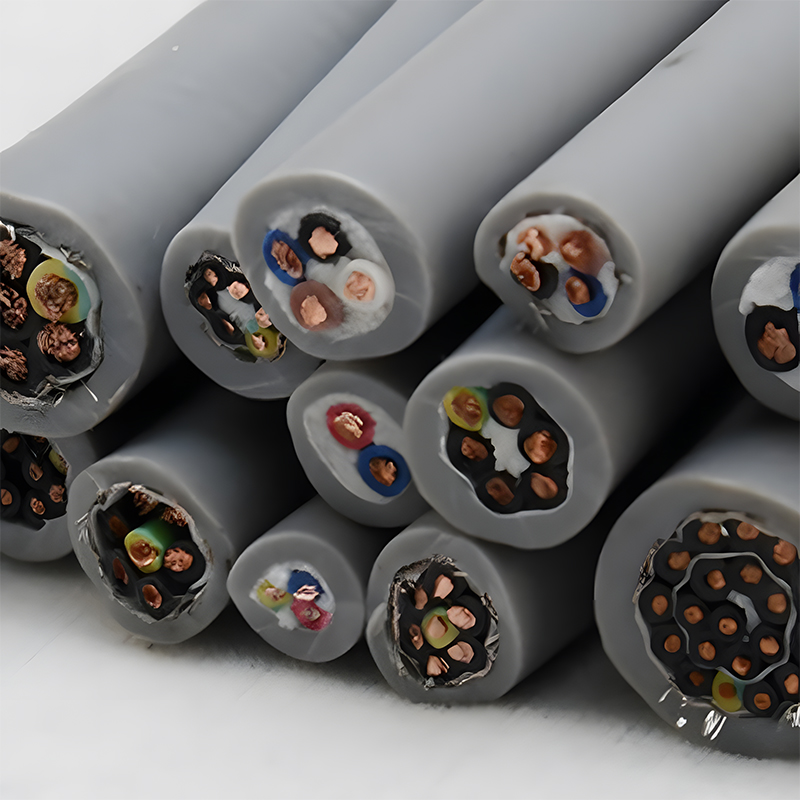

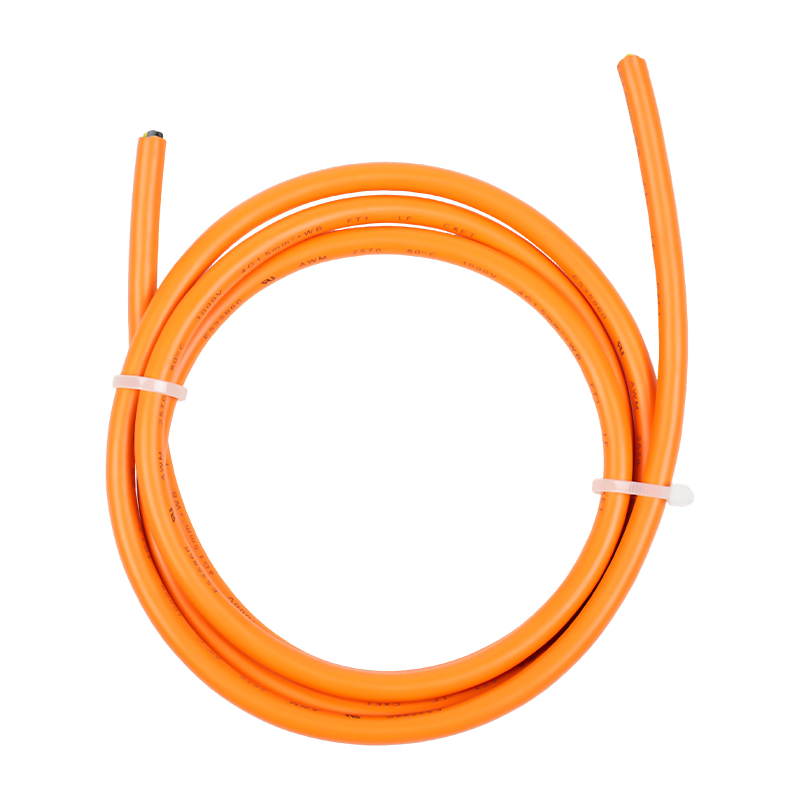

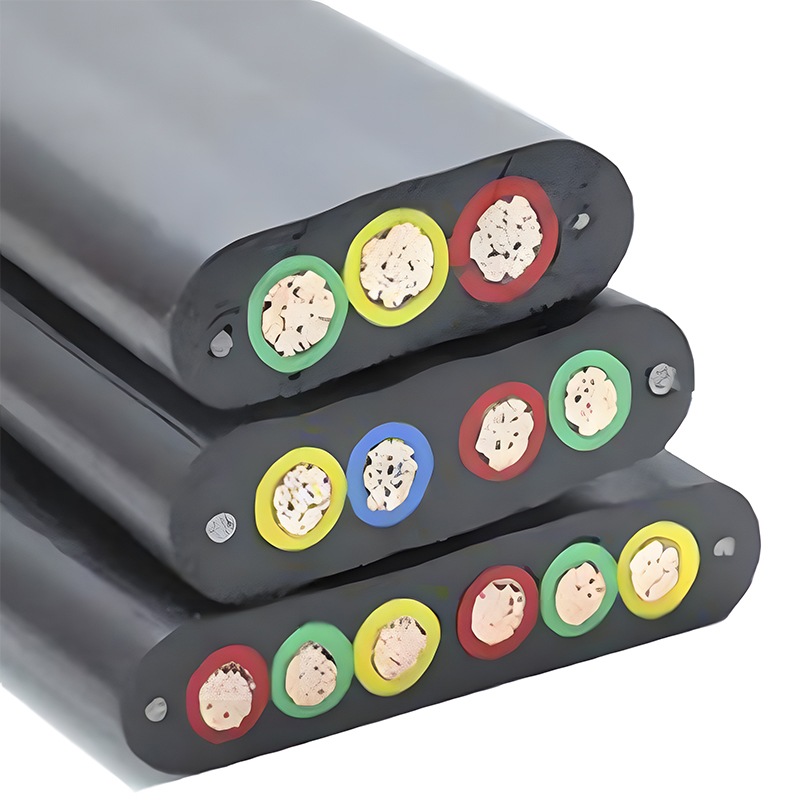

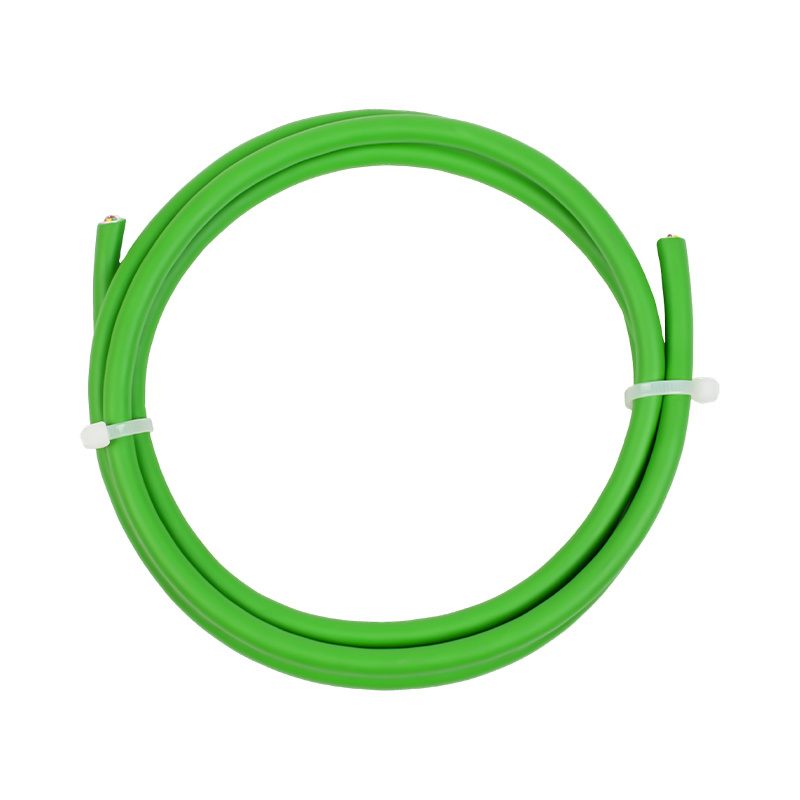

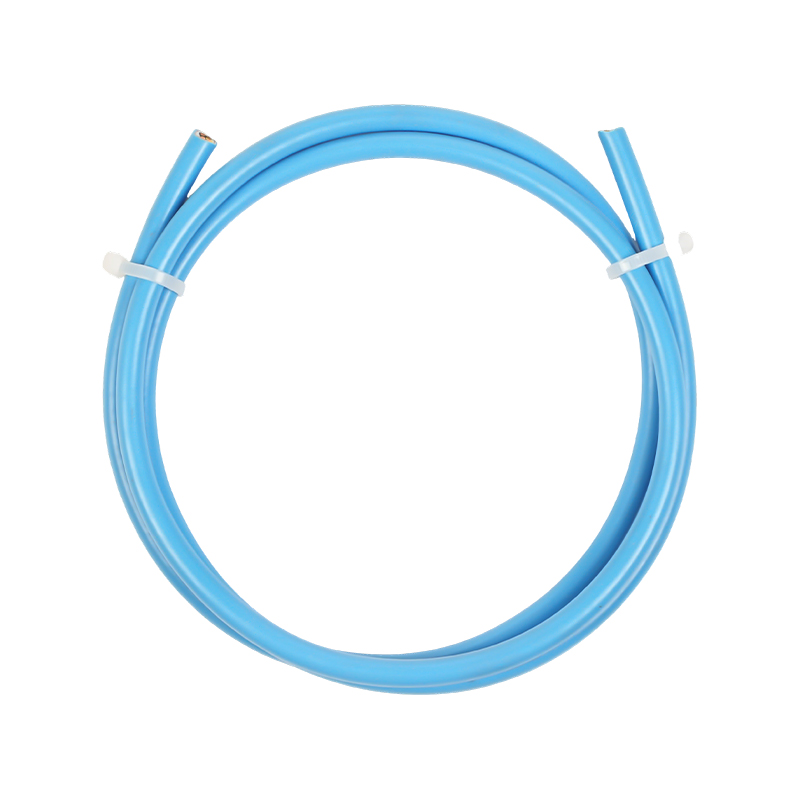

Industrielle fleksible kabler må tåle over 1 000 000 frem- og tilbakegående bøyesykluser uten feil. Dette er referansen som skiller pålitelige industrikabler fra standardkonstruksjoner. I automatiserte produksjonsmiljøer opplever kabler i trekkkjedesystemer og robotarmer kontinuerlig bøying, torsjon og vibrasjon som raskt forringer konvensjonelle design.

Kritiske ytelsesmålinger

Når du vurderer industrielle fleksible kabler for maskinverktøy, logistikkutstyr eller robotsystemer, verifiser følgende spesifikasjoner:

Bøyesyklusvurdering: Minimum 1 000 000 sykluser ved spesifisert bøyeradius

Torsjonsmotstand: ±270° per meter for robotapplikasjoner

Slitasjemotstand: Mantelmaterialet må bestå Taber-slitasjetesting

Olje- og kjemikaliebestandighet: Kritisk for maskinverktøymiljøer

Temperaturområde: -40°C til 105°C for standard industrimiljøer

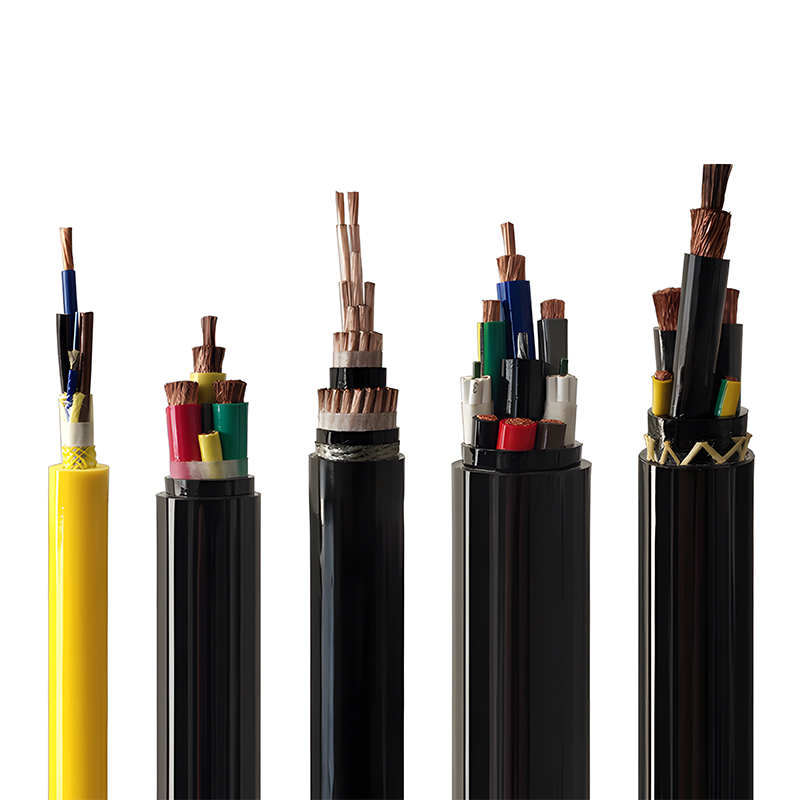

Vinsjkabler som brukes i store anleggsmaskiner krever ytterligere hensyn til strekkfasthet. Lederstrengen og kappeblandingen må optimaliseres for hyppige bevegelser under belastning, hvor mekaniske påkjenninger konsentreres i bøyepunkter.

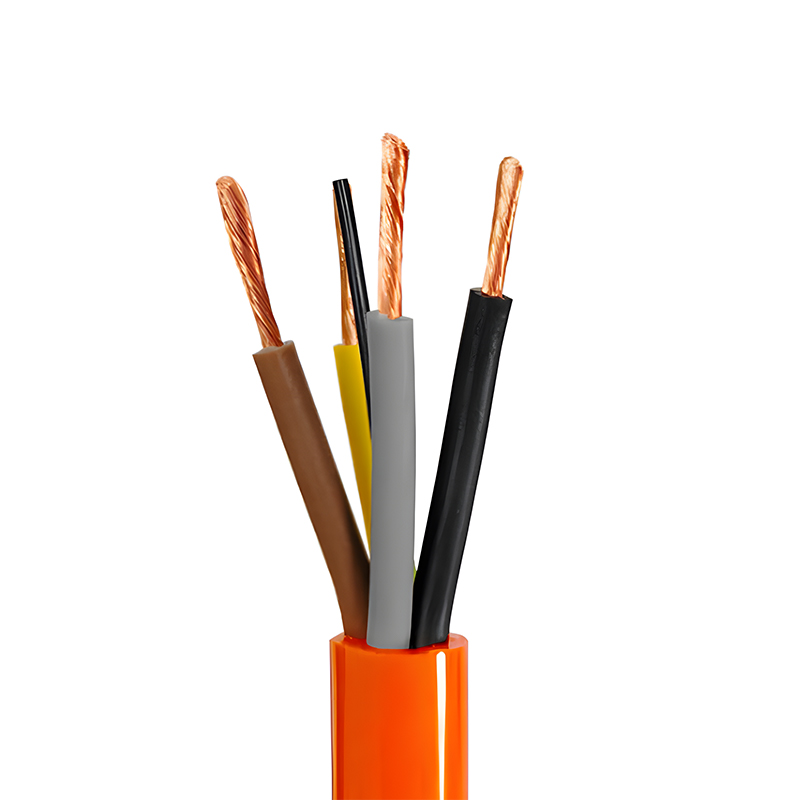

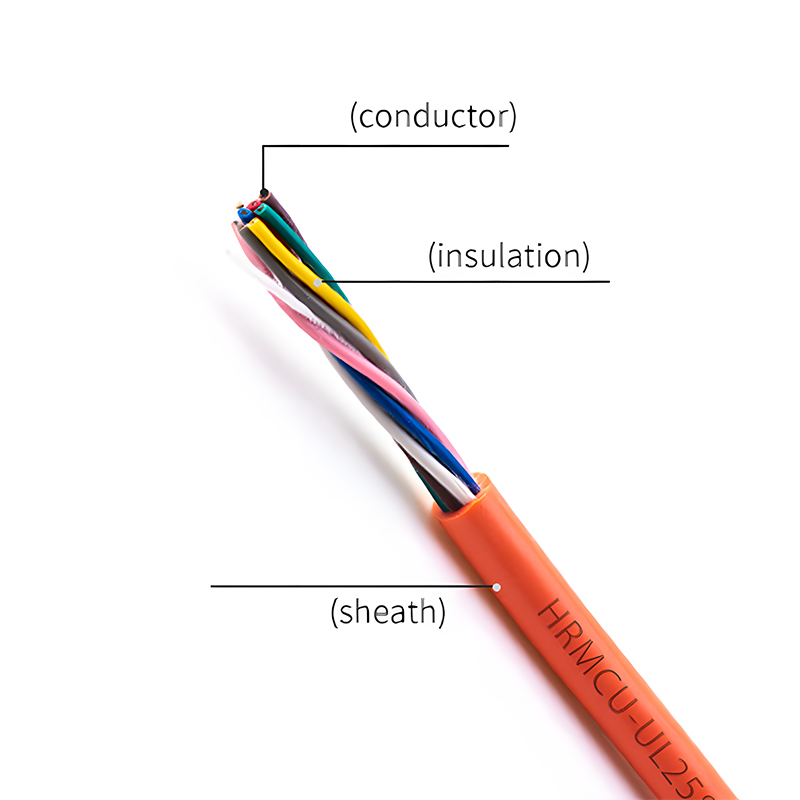

Krav til fornybar energikabel

Fornybare energikabler krever en levetid på minimum 25 år i utendørsmiljøer. Vindkraft-, solcelle- og batterilagringssystemer fungerer under tøffe forhold, inkludert UV-eksponering, ozonnedbrytning, ekstreme temperaturer og saltspraykorrosjon. Standardkabler vil svikte for tidlig i disse applikasjonene, noe som forårsaker kostbar nedetid og sikkerhetsrisiko.

Applikasjonsspesifikke krav

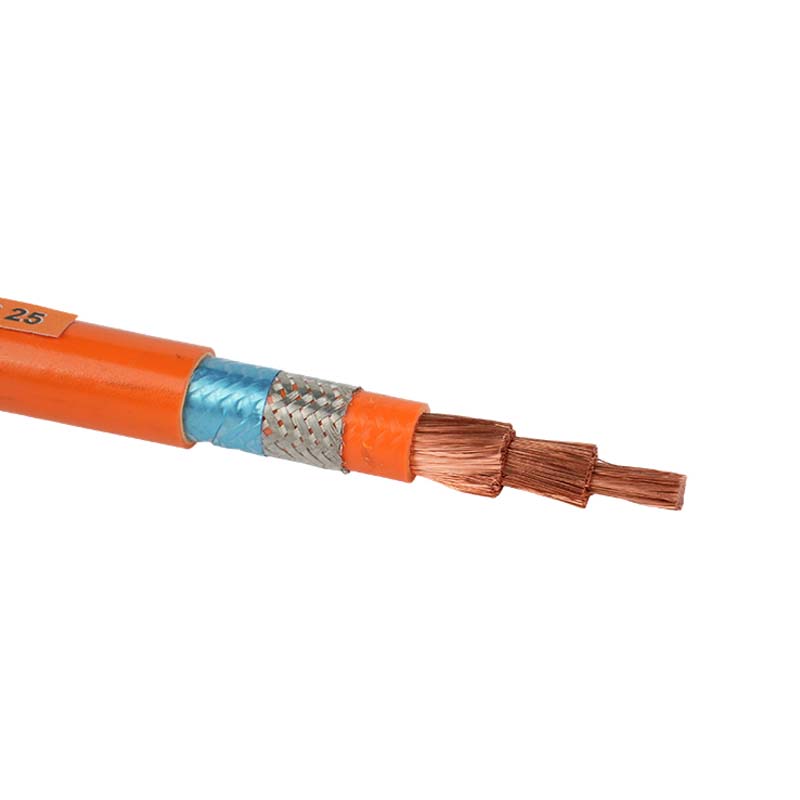

For solcelleanlegg skal kabler overholde TÜV 2 PfG 1169/08.2007 standarder, som krever motstand mot 15 000 timers UV-eksponeringstesting. Isolasjons- og kappematerialene må også demonstrere kjemisk motstand mot utendørs syre-, alkali- og saltspraymiljøer for å forhindre nedbrytning i løpet av systemets 25-årige levetid.

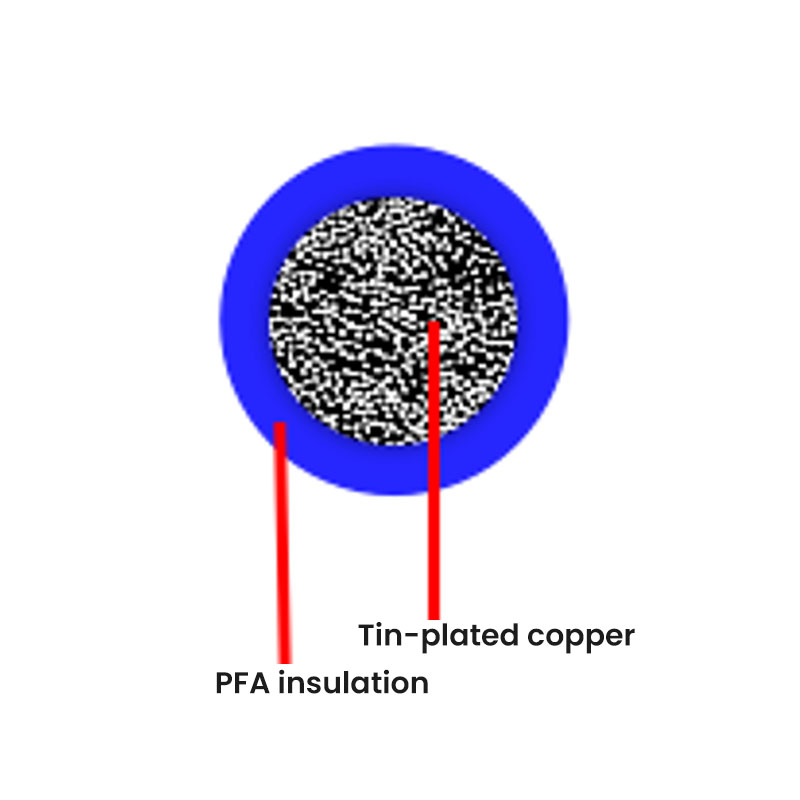

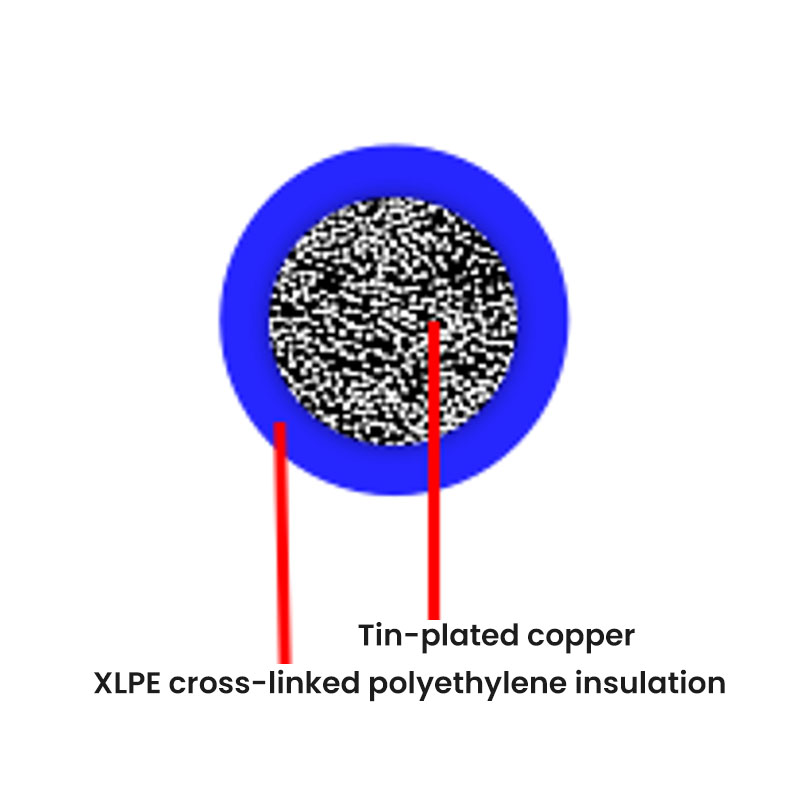

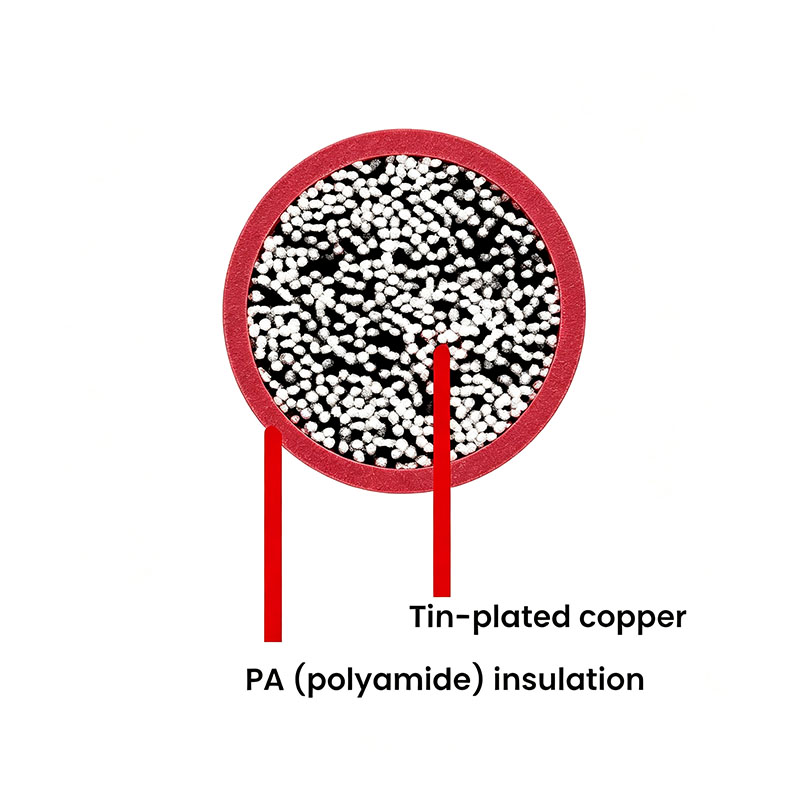

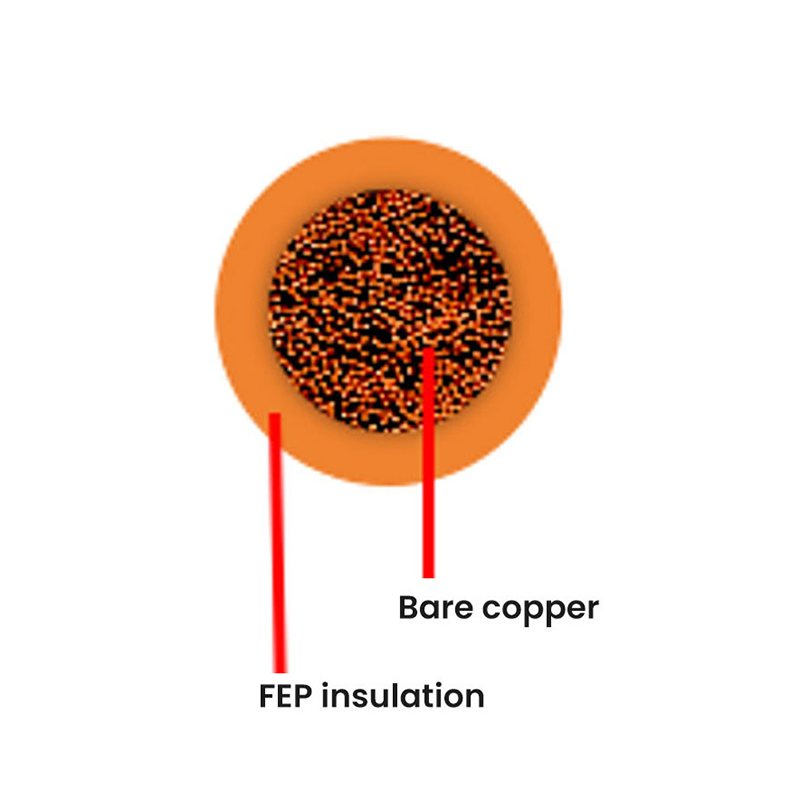

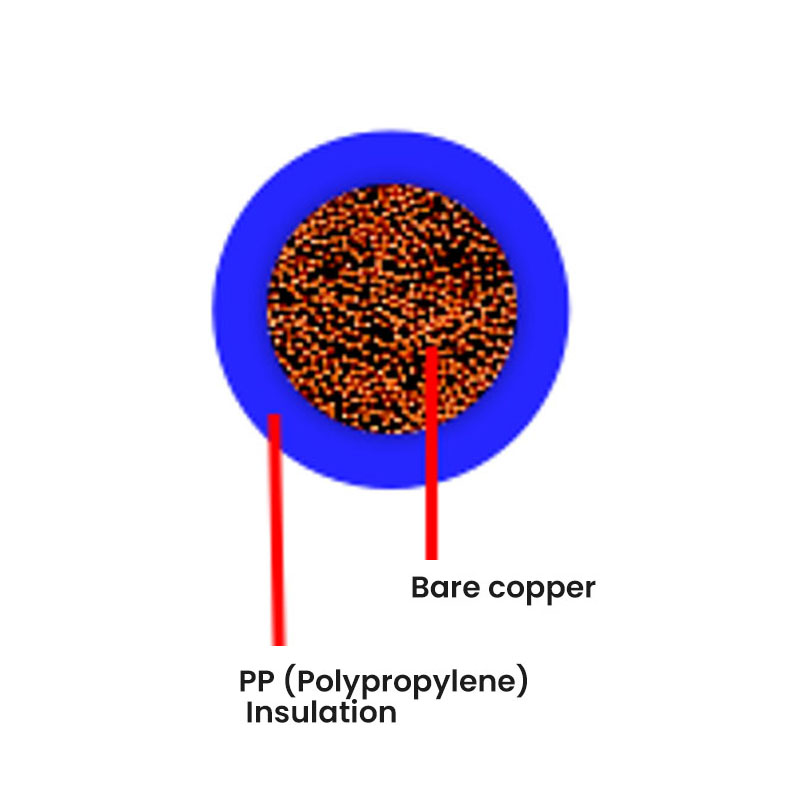

Spesifikasjoner for billedninger for nye energikjøretøyer

Nye energikabler til kjøretøy må håndtere spenninger fra 300V til 1000V med null feiltoleranse. Overgangen fra intern forbrenning til elektriske drivlinjer har fundamentalt endret kravene til ledningsnett for biler. Høyspent kraftoverføring mellom batteripakker, motorer og ladesystemer krever isolasjonssystemer med eksepsjonell dielektrisk styrke og termiske styringsevner.

Høyspentkabeldesignhensyn

Høyspentkabler for biler krever spesifikke tekniske løsninger:

Isolasjonsveggtykkelse: Typisk 1,0 mm til 2,5 mm avhengig av spenningsklasse

Delvis utladningsmotstand: Må bestå 3kV AC delvis utladningstesting

Flammehemming: UL94 V-0-klassifisering kreves for passasjersikkerhet

Vektreduksjon: Aluminiumsledere kan redusere vekten med 40 % mot kobber

Kjemisk motstand: Må tåle eksponering for batterielektrolytt, kjølevæske og veisalt

Signalkabler inne i kjøretøyet for kontrollkommandoer og statusovervåking krever skjerming mot elektromagnetisk interferens (EMI) fra høyspentledninger. Twisted pair-konstruksjon med aluminiumsfolie eller flettet kobberskjerming sikrer signalintegritet i det støyende elektromagnetiske miljøet til elektriske kjøretøy.

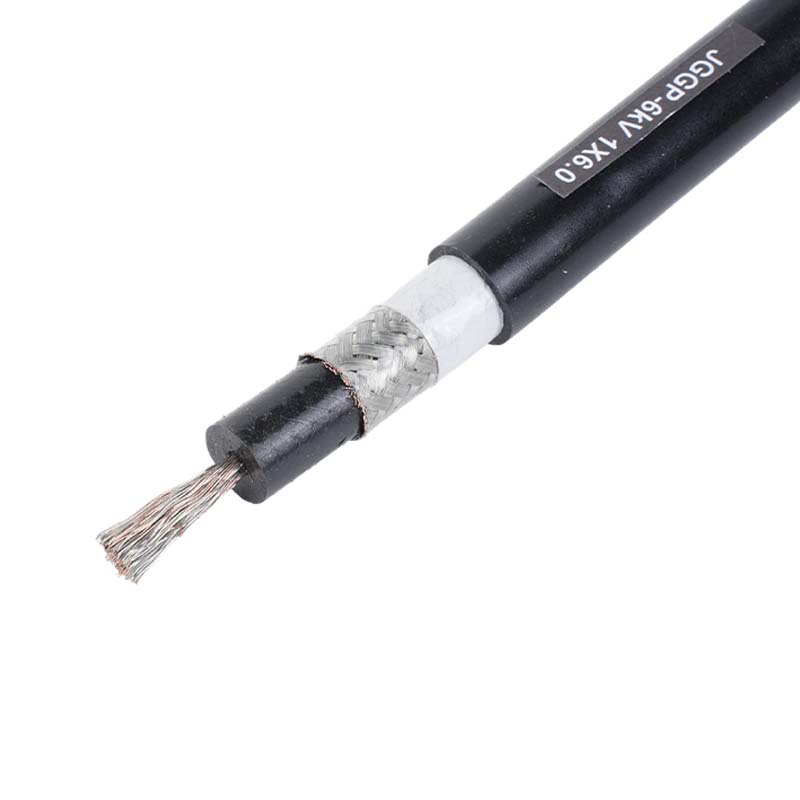

Tekniske prinsipper for motorledningsledning

Motorledninger krever spesialisert lakkmotstand og oljekompatibilitet som standard oppkoblingsledning ikke kan gi. Elektriske motorer genererer varme, vibrasjoner og eksponering for isolerende lakk og smøreoljer som raskt bryter ned konvensjonell ledningsisolasjon. Motorledninger må opprettholde dielektrisk styrke etter langvarig nedsenking i klasse F (155°C) eller klasse H (180°C) lakk.

Testing av lakkmotstand

Kvalifisering av motorledninger innebærer standardisert lakkkompatibilitetstesting:

1. Senk ledningsprøver i standard motorlakk kl 150°C i 72 timer
2. Utfør dielektrisk styrketesting kl 3kV AC i 1 minutt
3. Mål isolasjonsmotstanden før og etter nedsenking
4. Vurder mekaniske egenskaper inkludert forlengelse og strekkfasthet

Silikongummi og tverrbundet polyolefinisolasjon viser vanligvis overlegen lakkbestandighet sammenlignet med PVC eller standard polyetylen, noe som gjør dem til det foretrukne valg for motorprodusenter som krever Klasse F (155 °C) eller Klasse H (180 °C) termiske vurderinger.

Om Jiangsu Silver & Tin Thread Hi-temperatur Wire and Cables Co., Ltd.

Med over 30 års produksjonserfaring har Jiangsu Silver & Tin Thread Hi-temperature Wire and Cables Co., Ltd. etablert seg som en ledende produsent av høyytelses spesialkabler i Kina. Selskapet opererer under merkenavnet "Yuanzhi", og betjener kritiske bransjer, inkludert romfart, nasjonalt forsvar, atomenergi, petrokjemi, smart produksjon, fornybar energi, transport og kraftkommunikasjon.

Bedriftssertifiseringer og kvalitetssystemer

Selskapet opprettholder omfattende kvalitetsstyringssystemer og internasjonale sertifiseringer:

Produksjonsevner

Selskapet driver intelligente produksjonslinjer med ERP-integrerte styringssystemer. Komplette laboratoriefasiliteter og strenge testprosedyrer sikrer produktfortreffelighet, med 100% online inspeksjon av alle produkter for å garantere elektriske og mekaniske egenskaper. Produksjonsfilosofien fokuserer på "høye, sofistikerte, spesielle og profesjonelle" egenskaper, og støtter globale banebrytende kunder på tvers av ulike bransjer.

Jiangsu Silver & Tin Thread Hi-temperature Wire and Cables Co., Ltd. fortsetter å drive innovasjon samtidig som de følger filosofien om "kvalitet, omdømme og utvikling", og tilbyr utprøvde kabelløsninger for globale partnere på tvers av luftfarts-, forsvars-, kjernekraft- og industriell automasjonssektorer.

Ofte stilte spørsmål

1.Hva er den maksimale temperaturen kablene dine tåler?

Vårt utvalg av høytemperaturkabler dekker -60°C til 1200°C . For ekstreme bruksområder opp til 1200°C bruker vi keramisk fiberisolasjon. For mer vanlige industrielle bruksområder mellom 180°C og 1000°C, er silikongummi, PTFE, glimmertape og glassfiberflettede konstruksjoner tilgjengelig avhengig av den spesifikke temperaturen og de mekaniske kravene.

2.Hvordan velger jeg riktig kabel for høytemperaturapplikasjonen min?

Valget krever tre nøkkelinndata: maksimal driftstemperatur, omgivelsesforhold (kjemisk eksponering, mekanisk stress) og spenningsklassifisering . For temperaturer under 180°C med fleksibilitetskrav er silikongummiisolerte kabler optimale. For 180°C til 260°C med kjemisk eksponering anbefales PTFE. For applikasjoner over 500°C er glimmer eller keramiske fibersystemer nødvendig. Kontakt vårt ingeniørteam med dine spesifikke applikasjonsparametere for skreddersydde anbefalinger.

3. Hvilke sertifiseringer har bilkablene dine?

Våre wire- og kabelprodukter for biler er produsert under IATF 16949 kvalitetsstyringssystemer og bære UL, CE, CCC og RoHS sertifiseringer. Denne fullstendige sertifiseringsporteføljen sikrer samsvar med OEM-krav for biler på tvers av nordamerikanske, europeiske og asiatiske markeder. Spesifikke produkter kan sertifiseres i henhold til tilleggsstandarder som LV 112, ISO 6722 eller kundespesifikke spesifikasjoner på forespørsel.

4. Kan du tilby tilpassede kabelløsninger for spesialiserte applikasjoner?

Ja. Med 30 års erfaring med spesialisert kabelproduksjon og en produktfilosofi fokusert på "høye, sofistikerte, spesielle og profesjonelle" løsninger, utvikler vi rutinemessig tilpassede konstruksjoner for romfart, forsvar, atomenergi og avanserte industrielle applikasjoner. Vårt ingeniørteam jobber direkte med kunder for å designe kabler som oppfyller nøyaktige spesifikasjoner for temperatur, spenning, kjemisk motstand, mekanisk flekslevetid og elektromagnetisk kompatibilitetskrav.

5. Hvilke kvalitetskontrolltiltak sikrer produktets pålitelighet?

Vi gjennomfører 100% online inspeksjon på tvers av alle produksjonslinjer, støttet av komplette laboratoriefasiliteter for destruktiv og ikke-destruktiv testing. Vårt ERP-integrerte styringssystem sporer hver produksjonsbatch fra råvaremottak til sluttkontroll. Ytterligere kvalitetssikring inkluderer: ledermotstandstesting, verifisering av dielektrisk styrke (3kV AC, 1 minutt), måling av isolasjonsmotstand, kontroller av dimensjonsnøyaktighet og validering av mekaniske egenskaper. For forsvars- og romfartsapplikasjoner støttes ytterligere krav til sporbarhet og dokumentasjon fullt ut.

6. Hva er den typiske leveringstiden for standardprodukter?

Standard høytemperaturkabler og motorledninger leveres vanligvis innenfor 2 til 4 uker fra ordrebekreftelse, avhengig av ordrevolum og gjeldende produksjonsplan. Industrielle fleksible kabler og fornybare energikabler kan kreve 3 til 6 uker på grunn av mer komplekse konstruksjonskrav. Skreddersydde løsninger krever teknisk gjennomgang og varierer vanligvis fra 6 til 12 uker avhengig av materialtilgjengelighet og testkrav. Vi anbefaler å kontakte salgsteamet vårt for bekreftelse av gjeldende leveringstid.
